■当社のプラント設計でのDXF変換を紹介いたします。プラント設計は土木、建築、各設備機器、配管、電気などそれぞれ得意分野の設計会社が関連し連携し合いながらプラント設計が成り立っております。全体配置図を書くには各社の設備データを図面の中に落とし込み図面を書き進めていきます。各社の設備データをDXFデータでいただき、さらにいただきましたDXFデータを再変換しDXFデータを使用しております。なぜかと申しますと、各設備データはCADが最新のDXFデータに対応しているわけでなく、また同じバージョンでいただいたDXFデータでもCADごとにばらつきがあり、トラブルが多いのが事実です。いただきましたDXFデータを再度R14レベルに変換し直し各図面データを呼び込み図面を仕上げております。

■プラント図面に取り込む各メーカＣＡＤデータのレイヤ、線種、色はバラバラです。プロッターでの出力を考慮に入れた場合、各メーカからいただいたデータを再変換し、最小限、線種と色を統一したDXFデータを作る必要があります。これを手作業の変換では大変な労力（時間）が必要です。当社はこの変換作業を御社専用パラメータを作り一括変換（ＤＸＦ連続変換出力）で出力します。御社の経費削減に設計者労力の無駄使いに必ず貢献いたします。設計に集中するでき快適な設計を作り出すことができます。2回目からの変換は御社専用パラメータを呼び出し変換することで、さらに効率のよい変換ができます。
※一度パラメータを作ることで何回でも使用することができます。

■図枠、寸法線、注記等（寸法線、注記は一括削除コマンドで削除）削除し、図面の設備レイヤ名を作り、設備機器の要素をグールプ化、あるいは単要素で設備レイヤに設備機器（線要素）を入れるかは設備作図の内容により決定をします。

■御社の図面フォーマットの中に再変換したデータ(DXF)を元に各階平面図、縦断面図、詳細図に配置し作図していきます。

a)各設備機器ごとの線種変更が簡単。
b)各設備機器ごとの線種色変更が簡単。
c)各設備の移動(変更、修正)簡単。
d)各設備機器の線種が同じなので線種尺度をきれいに揃えることができる。
e)各設備の必要設備のみ表示して作図できる。
f)各設備を重複して図面乗せ関連設備を表示して干渉チェックができる。

■再変換したデータ（DWG、DXF)を使うことで、作図効率は大幅にUPします。特に変更、修正（計画図、組立図）の多い図面に対して大変に大きな効果を発揮します。再変換したデータで計画図を渡すことで組図、製作図のCAD入力作図効率は大幅にUPします。

■各種DXFデータは線種がばらばらですので中心線はAUTOCAD標準のCENTERまたはCENTER2、隠れ線はHIDDENまたはHIDDEN2、仮想線はPHANTOMまたはPHANTOM2、実線と細線はCONTINUOUSに振り分け各種線種を統一します。 各線種の色は原則として１〜７番を振り分けております。この作業はすべて各種線種及び線種色を自動で振り分けます。また寸法線、注記文字もそれぞれ別のレイヤに振り分られます。本作業は一括変換（DXF連続変換出力）できます。

■図枠、寸法線、注記等（寸法線、注記は一括削除コマンドで削除）削除し、図面の設備レイヤ名を作り、設備機器の要素をグールプ化、あるいは単要素で設備レイヤに設備機器（線要素）を入れるかは設備作図の内容により決定をします。

■御社の図面フォーマットを元にレイヤ、線種、線種色、文字、寸法線などの詳細なパラメータを作り再変換いたします。

a)線種変更が簡単。
b)線種色変更が簡単。
c)移動(変更、修正)簡単。
d)線種尺度をきれいに揃えることができる。
e)必要部分のみ表示して作図できる。
f)関連部品を表示（レイヤ表示ON、OFF)して干渉チェックができる。

■OSの違いによるトラブル

a) Windowsがほとんどですが、UNIXやMACなどでのデータでいただいた場合日本文字が化けたり、データが読み込めないなどのトラブルが発生します。必ずOSに会わせたデータに変換してもらう必要があります。

■データが読み込めない

a)バージョン違いによって読込ない。
上位バージョンは読み込みできません。
同じバージョンか、下位バージョンなら読み込めます。

b)バイナリー形式のDXFでもらったとき
ASC�U形式で変換し直してデータ（普通はこれです）をもらってください。 注）ASC�U形式はテキスト形式で記述しています。よってワープロやエディタで開くことができます。

c)FDにデータ容量が大きい過ぎるために最後まで書込ない場合
DXFをメモ帳などで読込み、データの最後に「EOF」の記述がされているか確認してください。「EOF」の記述がなければ最後までデータが書き込まれていません。大きいメデアに出力してもらって下い。

d)AutoCADはデータチェック厳しいため読込ない場合がある
DXFバージョンを下位バージョンに下げて変換し読み込んでみる。
例：AutoCAD2000用をAutoCAD R13用にバージョンを下げてデータを出力して読込。

上記に記載しております、a)〜d)をチェック調整するだけだけでも、かなり読込ことが出来るようになります。

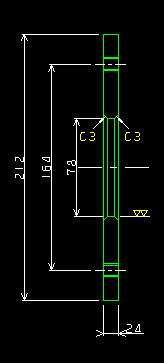

レベル１：ICAD_SXからDXFに変換したデータです。
ICAD_SXの線要素だけ利用する、レベル１の変換で充分である。

レベル２：レベル１のDXFデータを再変換し標準線種及び線種色に変換をし、さらに各種レイヤを作り線要素、寸法要素、文字要素など各レイヤに振りわける。

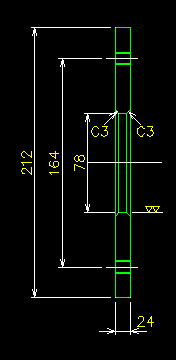

レベル３：レベル２で再変換した図面をAutoCADにデータを呼び出し尺度BOXからMAIN尺度及び詳細尺度(異縮尺度)の寸法線各種設定パラメータをワンタッチでドラックし落とし込みます。図面全体にMAIN尺度の倍率をかけて拡大し１：１の等倍図面データになります。

レベル４：レベル３データの寸法数値に文字（例："a"）を入れて置き換えてる場合、寸法数値が実寸（例：255)の寸法線に戻ってしまいます。この寸法数値 を文字（例："a")に置き換え前に戻す入力作業が発生します。

レベル５：レベル４データをさらに調整し、引字線文字は矢印と引出線及び文字に分解されてますのでの入力し直す必要があります。文字はレベル２で大まかに調整することが出来ますが、中には文字化けし大きさを再調整する必要がでてきます。

レベル６：レベル４，５データで組立図の部品をグループ化する作業が発生します。このレベル６段階でほぼ１００％のAutoCADデータとなります。

※レベル１、２のデータ変換は一括変換出来ます、レベル３〜６はAutoCAD上に図面を呼び出し、図面を修正する必要があります。レベル３、４は修正と入力作業になりますが、それほど時間はかかりません。但しレベル４で寸法線が寸法要素として認識しなければ寸法線を再入力する作業が発生します。レベル５、６は矢印と引出線及び文字を削除し、引字線文字コマンドで再入力いたします。組立図の各部品をグループ化し各レイヤに入れていきます。レベル５、６の作業ではかなり時間がかかります。

01) AutoCAD←→ICAD_SX
02) AutoCAD←→ICAD_MX
03) AutoCAD←→CAD SUPER_FX
04) AutoCAD←→CAD SUPER_JX
05) AutoCAD←→JW CAD
06) AutoCAD←→MACRO_CADAM
07) AutoCAD←→DXF(中間ファイル)
08) ICAD_SX←→CAD SUPER_FX
09) ICAD_MX←→CAD SUPER_FX
10) ICAD_SX←→CAD SUPER_JX
11) ICAD_MX←→CAD SUPER_JX
12) JW CAD←→CAD SUPER_FX
13) JW CAD←→CAD SUPER_JX
14) JW CAD←→ICAD_SX
15) JW CAD←→ ICAD_MX
16) DXF←→PDF (New)

注１：08)〜１5)はDXF（中間フォマット）に変換し各ＣＡＤデータに変換しています。
注２：ＤＸＦ、ＤＷＧはレベル１〜６まで対応しております。
注３：ＤＸＦ、ＤＷＧ以外のＣＡＤ変換データはレベル１〜３まで対応しております。
