問１

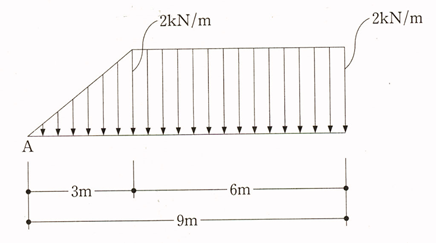

図のような分布荷重の合力の作用線からＡ点までの距離として、正しいものは、次のうちどれか。












１．4.5ｍ
２．5.0ｍ
３．5.1ｍ
４．5.2ｍ
５．5.5ｍ





回答
４．（長方形部分）と（三角形部分）に分けて考える。
荷重の合計は全体の面積となる．
（三）2kN/m×3m×1/2=3kN
（長）2kN/m×6m×=12kN
合計P=（三）＋（長）=15kN
また，全体の重心の位置（合力の作用線）をGとすると，
断面1次モーメントの性質から，
(全体の面積)×(全体の重心Gまでの距離)
＝(三角形の面積)×(三角形の重心G1までの距離)
＋(長方形の面積)×(長方形の重心G2までの距離)
よって、全体の重心Gまでの距離をχとすると，
15×χ＝3×2＋12×6
15χ＝78　　∴χ＝5.2 m

問２

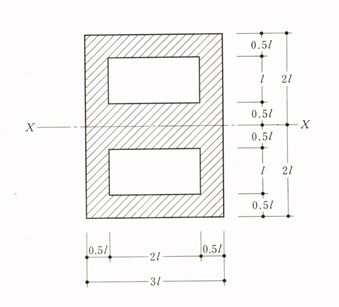

図のような中空断面におけるＸ軸に関する断面二次モーメントの値として、正しいものは、次のうちどれか。




















１．23/2　 l 4
２．35/3　 l 4
３．40/3 　l 4
４．47/3 　l 4
５．119/8　l 4





回答
２．全体の断面二次モーメント
Ｉ全体＝3?×(4?)3／12＝192?4／12
中空部分の断面二次モーメント
I中空＝2?×?3／12×＋2?2×?2＝26?4／12
よって、
IX＝I全体−I中空×2＝192?4／12−(26?4／12)×2＝140?4／12
∴IX＝35?4／3

問３

図のような荷重を受ける、スパンの等しい単純梁Ａ及び単純梁Ｂにおいて、梁に生じる最大曲げモーメントをそれぞれＭＡ、ＭＢとしたとき、それらの比ＭＡ：ＭＢとして、正しいものは、次のうちどれか。ただし、集中荷重Ｐは等分布荷重Ｗにスパンｌを乗じたものに等しく、梁の自重は無視するものとする。


















　ＭＡ：ＭＢ
１． 1 ： 1
２． 1 ： 2
３． 2 ： 1
４． 5 ： 8
５． 8 ： 5





回答
３．ＭＡ＝Ｐl／４＝ωl^２／４
ＭＢ＝ωl^２／８
∴ ＭＡ：ＭＢ＝２：１

問４

図のような荷重を受ける単純梁のＡ点における曲げモーメントの大きさとして、正しいものは、次のうちどれか。

















１． ２KN・ｍ
２． ６KN・ｍ
３． ８KN・ｍ
４．１０KN・ｍ
５．１４KN・ｍ





回答
１．【反力の計算】
左側の支点にＶＡ、ＨＡ　および、右側の支点にＶＢを仮定する。
【Step.1】水平方向のつりあい
Σ（右向きの力）＝Σ（左向きの力）
∴ＨＡ＝０
【Step.2】鉛直方向のつりあい
Σ（上向きの力）＝Σ（下向きの力）
ＶＡ＋ＶＢ＋２＝４
∴ＶＡ＋ＶＢ＝２…�@
【Step.3】モーメントのつりあい
Σ（右回りのモーメント）＝Σ（左回りのモーメント）
右側の支点をモーメントの中心とする。
ＶＡ×８＋２×２＝４×６
∴ＶＡ＝２.５ ｋＮ
�@式より、∴ＶＢ＝−０.５ ｋＮ
【応力の計算】
Ａ点で切断し、左側を考える。切断面にＭＡを仮定する。
ＭＡは下から上へ左回り
【Step.3】モーメントのつりあい
Σ（右回りのモーメント）＝Σ（左回りのモーメント）
Ａ点をモーメントの中心とする。
２.５×４＝ＭＡ＋４×２
∴ＭＡ＝２ ｋＮ･ｍ

---

問５

図のような外力を受ける静定トラスにおいて、部材Ａ、Ｂ、Ｃに生じる軸方向力の組合せとして、正しいものは、次のうちどれか。ただし、軸方向力は、引張力を｢+｣、圧縮力を｢-｣とする。


















　　　Ａ　　　Ｂ　　　Ｃ
１．-１KN、-２KN、-１KN
２．-１KN、-１KN、-2 KN
３．+１KN、-１KN、-１KN
４．+１KN、+１KN、-１KN
５．+２KN、+２KN、-２KN





回答
４．部材ＡＢＣを通るように切断し上半分で考える。切断面には、軸方向力ＮＡ、ＮＢ、ＮＣを引張の向きに仮定する。
【Step.1】水平方向のつりあい
Σ（右向きの力）＝Σ（左向きの力）
1＝ＮＢ
∴ＮＢ＝1 kN
【Step.2】鉛直方向のつりあい
Σ（上向きの力）＝Σ（下向きの力）
０＝ＮＡ＋ＮＣ
∴ＮＡ＋ＮＣ＝０…�@
【Step.3】モーメントのつりあい
Σ（右回りのモーメント）＝Σ（左回りのモーメント）
Ｂ部材とＣ部材の交点をモーメントの中心とする。
1×3＝ＮＡ×3
∴ＮＡ＝1 kN
�@式より，∴ＮＣ＝−1 kN

問６

図のような荷重を受ける静定トラスにおいて、部材Aに生じる軸方向力として、正しいものは、次のうちどれか。ただし、軸方向力は、引張力を「+」、圧縮力を「−」とする。

















???? ＭＡ 　 ＭＢ
１．1kN・ｍ、1kN・ｍ
２．1kN・ｍ、9kN・ｍ
３．8kN・ｍ、9kN・ｍ
４．9kN・ｍ、1kN・ｍ
５．9kN・ｍ、9kN・ｍ






回答
４．ＭＡ＝4×2＋1×1＝9 kN･m
ＭＢ＝1×1＋4×2−2×4＝1 kN･m

問７

図のような長さl(ｍ)の柱(材端条件は、両単品、水平移動拘束とする。)に圧縮力Ｐが作用したとき、次のlとＩとの組合せのうち、弾性座屈荷重が最も大きくなるものはどれか。ただし、Ｉが断面二次モーメントの最小値とし、それぞれの柱は同一の材質で、断面は一様とする。

















　ｌ(ｍ)、ｌ(ｍ4)
１．　３、10×10-5
２．　３、8×10-5
３．　２、6×10-5
４．　２、4×10-5
５．　１、2×10-5



回答
５．弾性座屈荷重Ｐ＝π２ＥＩ／?２より、
Ｉ／?２を比較する。
（１）1.11
（２）0.89
（３）1.5
（４）1.0
（５）2.0
∴（５）

問８

耐震性の検討に関する次の記述のうち、最も不適当なものはどれか。

１．許容応力度等計算において、地盤が著しく軟弱な区域として指定された区域内における木造の建築物の標準せん断力係数Ｃoは、原則として、0.3以上とする。
２．建築物の地上部分の各階における地震層せん断力係数Ｃiは、一般に、上階になるほど大きくなる。
３．建築物の地下部分の各部分に作用する地震力は、一般に、当該部分の固定荷重と積載荷重との和に、水平震度ｋを乗じて計算する。
４．鉄筋コンクリートラーメン構造においては、そで壁、腰壁の影響は考慮せずに耐震性の検討を行う。
５．必要保有水平耐力を計算する場合は、標準せん断力係数Coは、1.0以上とする。






回答
４．そで壁、腰壁による変形の拘束を考慮する。

問９

構造計算における荷重及び外力に関する次の記述のうち、最も不適当なものはどれか。

１．各階が事務室である建築物において、垂直荷重による柱の圧縮力を計算する場合、積載荷重は、その柱が支える床の数に応じて低減することができる。
２．暴風時における建築物の店頭等を検討する場合においては、建築物の実況に応じて積載荷重を減らした数値によるものとする。
３．風圧の計算に用いる風力係数は、地盤面からの高さが高い部位ほど大きい。
４．許容応力度計算において、積雪時の短期に生じる力を計算するに当たり、一般に、多雪区域に指定された区域以外においても積雪荷重によって生ずる力を加える。
５．許容応力度等計算において、多雪区域に指定された区域以外の場合、地震時の短期に生ずる力は、常時の長期に生ずる力に自信力によって生ずる力を加えたものである。





回答
３．風力係数は、建築物の（外圧係数）−（内圧係数）によって求める。地盤面からの高さに関係ない。

問１０

基礎構造及び地盤に関する次の記述のうち、最も不適当なものはどれか。

１．地盤が凍結する地域における基礎底面の位置（根入れ深さ）は、地盤の凍結する深さよりも深くする。
２．基礎梁の剛性を大きくすることは、不同沈下の影響を減少させるために有効である。
３．杭を複数本設置する場合、杭間隔を密にするほうが有効である。
４．地下水位が高く、かつ、暖く堆積した砂質地盤は、一般に、地震時に液状化しやすい。
５．地盤の支持力は、一般に、基礎底面の位置（根入れ深さ）が深いほど大きくなる。





回答
３．杭の種類によって、杭間隔の最小値が定められている。

問１１

木造2階建の建築物の構造設計に関する次の記述のうち、最も不適当なものはどれか。

１．広小舞―――――垂木の振れ止め及び軒先の瓦の納まりを目的として、垂木の先端に取り付ける幅の広い部材
２．落し掛け――――床の間の前面垂れ壁の下端に取り付ける部材
３．登り淀―――――切妻屋根のけらば部分びおいて、屋根の勾配に沿って軒先から棟まで傾斜している部材
４．合掌――――――母屋とともに垂木を受け、小屋組の頂部に桁行方向に取り付ける部材
５．鴨居――――――和風建築の開口部の上部を構成する溝付きの水平部材





回答
４．記述は、棟木の説明である。

問１２

木造2階建の建築物の構造設計に関する記述のうち、最も不適当なものはどれか。

１．構造用合板による真壁造の面材耐力壁の倍率は、貫タイプより受材タイプのほうが小さい。
２．桁行方向に細長い建築物の場合、一般に、風圧力に対して、必要な耐力壁の有効長さは、桁行方向より梁間方向のほうが長い。
３．筋かいを入れた軸組の柱の柱頭・柱脚の仕口は、筋かいの断面寸法及び柱の配置によっては、長ほぞ差し込み栓打ちとすることができる。
４．水平力が作用した場合に生じる柱の浮き上がり軸力は、柱の位置に応じて、水平力時の柱軸力を低減補正して算定することができる。
５．風圧力に対して必要な耐力壁の有効長さを求める場合、2階建の建築物の2階部分の見付面積に乗ずる数値は、平屋建の建築物の見付面積に乗ずる数値と同じである。





回答
１．受材タイプ＞貫タイプ

問１３

枠組壁工法による2階建の住宅に関する次の記述のうち、最も不適当なものはどれか。

１．耐力壁の壁材として、厚さ12.5�oのせっこうボードを用いた。
２．アンカーボルトは、呼び径が13�o、長さ400�oのものを用いた。
３．耐力壁線に幅1,000�oの開口部があったので、まぐさ及びまぐさ受けを用いた。
４．耐力壁線により囲まれた部分の水平投影面積が50ｍ2となるので、床版の枠組材と床材とを緊結する部分に、構造耐力上有効な補強を計画した。
５．アンカーボルトは、隅角部付近及び土台の継手付近を避け、その間隔を2.7ｍとして配置した。






回答
５．アンカーボルトは、2ｍ間隔以下、かつ、隅角部及び土台の継手部分に設ける。

問１４

壁式鉄筋コンクリート造の住宅に関する次の記述のうち、最も不適当なものはどれか。

１．階高が3ｍの平屋建としたので、耐力壁の厚さを10�pとした。
２．構造耐力上主要な部分のコンクリートに、軽量コンクリート1種を使用する場合の設計基準強度を、18Ｎ/�o2とした。
３．耐力壁の実長を、45�p以上、かつ、同一の実長を有する部分の高さの30％以上とした。
４．耐力壁に設ける30�p角の小開口については、適切な補強設計を行い、かつ、隣接する開口端間の距離が40�pであったので、当該小開口を無視して壁量を算定した。
５．壁梁は、手筋にＤ13を用い、梁せいを45�pとした。





回答
１．平屋建の場合、耐力壁の最小厚さは、12かつh/25（cm）である。

問１５

鉄筋コンクリート構造に関する次の記述のうち、最も不適当なものはどれか。

１．柱のコンクリート全断面に対する主筋全断面積の割合を、0.8％とした。
２．梁とスラブを一体に打設するので、梁の鋼性については、スラブの有効幅を考慮したＴ形梁として計算した。
３．耐震壁の壁板のせん断補強筋比を、縦筋と横筋のそれぞれについて0.2％とした。
４．耐震壁の壁筋がＤ10及びＤ13であったので、この耐震壁にある開口周囲の補強筋をＤ13とした。
５．部材の曲げモーメントに対する断面算定においては、コンクリートの引張応力を無視した。






回答
３．耐震壁の壁板のせん断補強筋比は、縦筋と横筋のそれぞれについて0.25％以上とする。

問１６

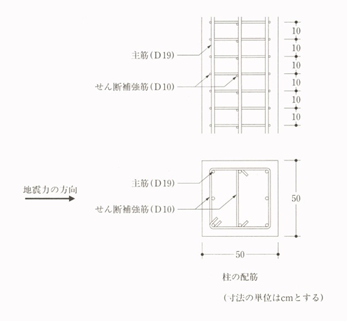

図のように配筋された柱のせん断強筋比(帯筋比)Ｐｗに最も近い数値は、次のうちどれか。ただしＤ10及びＤ19の1本当たりの断面積は、それぞれ0.71�p2及び2.87�p2とし、Ｐｗは図に示す地震力の方向に対するものとして計算するものとする。
























１．0.14％
２．0.28％
３．0.43％
４．1.15％
５．1.72％





回答
４．せん断補強金比＝（0.71×2／50×10）×100＝0.28 ％
地震力方向に対する断面におけるせん断補強筋は２本であることに注意する。

問１７

鉄骨構造に関する次の記述のうち、最も不適当のものはどれか。

１．引張材の接合部において、せん断を受ける高力ボルトが応力方向に3本以上並ばない場合は、高力ボルト孔中心から応力方向の接合部材端までの距離は、高力ボルトの公称軸径の2.5倍以上とする。
２．根巻形式に柱脚においては、一般に、柱下部の根巻き鉄筋コンクリートの高さは、柱せいの1.5倍以上とする。
３．鉄骨部材は、平板要素の幅厚比や鋼管の径厚比が大きいものほど、局部座屈を起こしやすい
４．ＳＮ490Ｂは、建築構造用圧延鋼材の一種である。
５．荷重面内に対象軸を有し、かつ、弱軸まわりに曲げモーメントを受ける溝形鋼については、横座屈を考慮する必要はない。






回答
２．根巻形式の根巻き高さは、柱せいの2.5倍以上とする。

問１８

鉄筋構造の接合に関する次の記述のうち、最も不適当なものはどれか。

１．異種の鋼材を溶接する場合における接合部の耐力は、接合される母材の許容応力度のうち、小さいほうの値を用いて計算する。
２．高力ボルト摩擦接合は、圧縮応力の作用する継手に使用することができる。
３．一つの継手に｢完全溶込み溶接｣と｢隅肉溶接｣を併用するときは、各溶接継目の許容耐力に応じて、それぞれの応力の分担を決定することができる。
４．柱の継手の接合用ボルト、及び溶接は、原則として、継手部の存在応力を十分に伝え、かつ、部材の各応力に対する許容力の1/2を超える耐力とする。
５．重ね継手の隅肉溶接において、溶接する鋼板のかど部には、まわし溶接を行ってはならない。





回答
５．溶接する鋼板のかど部には、まわし溶接を行なう。

問１９

建築物の構造計画に関する次の記述のうち、最も不適当なものはどれか。

１．建築物の耐震性能を高める構造計画には、強度を高める考え方とねばり強さに期待する考え方があり、部材が塑性化した後の変形能力を大きくすることは、ねばり強さに期待する考え方である。
２．エキスパンションジョイントのみで接する複数の建築物については、一体の建築物として構造計算を行う。
３．鉄筋コンクリート構造においては、一般に、｢梁又は柱の耐力｣より｢柱梁接合部の耐力｣の方が高くなるように計算する。
４．鉄骨構造の梁端接合部の早期破壊を防ぐために、梁端のフランジ幅を広げ、作用する応力を減らす設計をした場合であっても、保有耐力接合の検討を行う。
５．鉄筋コンクリート構造においては、偏心率を小さくするために、剛性の高い耐震壁を建築物外周にバランスよく配置する。





回答
２．エキスパンションジョイントで接する建築物については、構造計算上、それぞれ別の建築物とみなす。

問２０

建築材料として使用される木材及び木質系材料に関する次の記述のうち、最も不適当なものはどれか。

１．中質繊維板(ＭＤＦ)は、乾燥繊維に接着剤を添加し、加熱圧縮形成したものであり、材質が均質で表面が平滑である。
２．木材は、含水率が繊維飽和点以上の場合、強度はほぼ一定である。
３．パーティクルボードは、木材の小片と接着剤とを混合して加熱圧縮成形したものである。
４．木材の乾燥収縮率の大小関係は、繊維方向＞年輪の半径方向＞年輪の接線（円周）方向である。
５．単板積層材（ＬＶＬ）は、厚さが3�o程度の単板を繊維方向がほぼ平行となるようにして積層接着したものでる。





回答
４．木材の乾燥収縮率の大小関係は、年輪の接線（円周）方向＞年輪の半径方向＞繊維方向である。

問２１

コンクリートの一般的な性質等に関する次の記述のうち、最も不適当なものはどれか。

１．コンクリートの短縮許容圧縮応力度は、設計基準強度に2/3を乗じた値である。
２． コンクリートの品質基準強度は、設計基準強度や耐久設計基準強度に比べて大きい。
３．コンクリートの強度の大小関係は、圧縮強度＞曲げ強度＞引張強度である。
４．中性化速度は、コンクリートの圧縮強度が高いものほど小さくなる。
５．コンクリートの水和発熱に伴い発生するひび割れは、単位セメント量が少ないものほど発生しやすい。





回答
５．単位水量が大きいもの、単位セメント量が大きいものは乾燥収縮が大きく、ひび割れしやすい。

問２２

断面積が7,850�o2のコンクリートの円柱供試体(圧縮強度試験用供試体)に荷重を加えて圧縮強度試験を行ったところ、314.0ｋＮで最大荷重に達し、以降、荷重は減少し、282.6ｋＮで急激に耐力が低下した。このコンクリートの圧縮強度として、正しいものは、次のうちどれか。

１．42Ｎ/ｍｍ2
２．40Ｎ/ｍｍ2
３．38Ｎ/ｍｍ2
４．36Ｎ/ｍｍ2
５．34Ｎ/ｍｍ2





回答
２．圧縮強度＝314.0／7,850＝40Ｎ/ｍｍ2

問２３

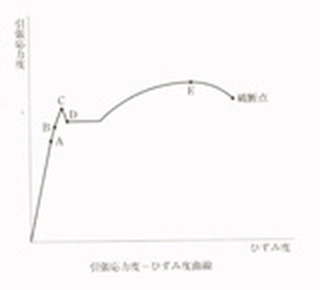

鋼材に関する次の記述のうち、最も不適当なものはどれか。





















１．Ａ
２．Ｂ
３．Ｃ
４．Ｄ
５．Ｅ






回答
３．Ａ：比例限度、Ｂ：弾性限度、Ｃ：上位降伏点、Ｄ：下位降伏点、Ｅ：引張強さ（最大強さ）

問２４

ガラスに関する次の記述のうち、最も不適当なものはどれか。

１．ＳＳＧ(ストラクチュラル･シーラント・グレイジング)構法は、構造シーラントを用いて、板ガラスを支持部材に接着固定する構法である。
２．線入り板ガラスは、フロート板ガラスの中に金属線を封入したガラスで、ガラスが割れても破片の飛散を防ぐことができる。
３．型板ガラスは、ガラスの片側表面に型模様を付けたガラスで、光を柔らかく拡散し、建築物の間仕切りや家具などの装飾用などとして使用される。
４．熱線反射ガラスは、フロート板ガラスの表面に反射率の高い薄膜(金属酸化膜)をコーティングしたものであり、冷房負荷の軽減に有効である。
５．強化ガラスは、２枚のフロート板ガラスを透明で強靭な中間膜で貼り合わせたもので、耐貫通性に優れている。





回答
５．記述は、合わせガラスの説明である。

問２５

建築材料の一般的な性質等に関する次の記述のうち、最も不適当なものはどれか。

１．ＡＬＣは、高温・高圧のもとで養生して製造された軽量気泡コンクリートであり、防水性・防湿性に優れる。
２．しっくいは、消石灰にすさ・のり・砂などを混ぜて水で練ったもので、空気に接して固まる気硬性の材料である。
３．テラコッタは、装飾用の外装材として用いられる大型のタイルの一種である。
４．グラスウールは、ガラス繊維を綿状に加工したものであり、断熱材や吸音材として用いられる。
５．シージングせっこうボードは、両面のボード用原紙とせっこうに防水処理を施したもので、せっこうボードに比べて、給水時の強度低下及び変形が少ない。





回答
１．ＡＬＣ版は吸水性が大きい。

---
