問１

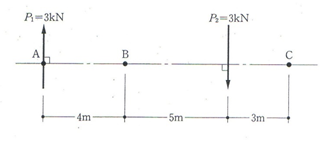

図のような平行な二つの力P１、P２ によるA、B、Cの各点におけるモーメントMA、MB、MCの値の組合せとして、正しいものは、次のうちどれか。ただし、モーメントの符号は、時計回りを正とする。












　　　 MA　　　　MB　　　　　　MC
1. ＋27kN･m　 　−3 kN･m　　＋27 kN･m
2. −27 kN･m　 −3 kN･m 　　　＋45 kN･m
3. ＋27 kN･m 　＋27 kN･m 　　＋27 kN･m
4. ＋27 kN･m 　−27 kN･m 　　−27 kN･m
5. −27 kN･m 　−27 kN･m 　　−27 kN･m





回答
３．偶力のモーメントより、
右回りなので(＋)
M=＋3kN×9m=＋27kN・m
Ａ点、Ｂ点、Ｃ点のどこでも同じ値である。

問２

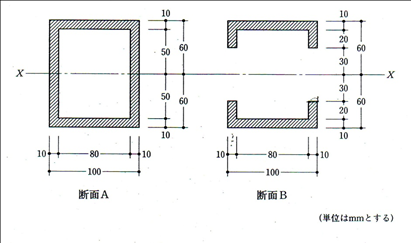

図のような断面A及び断面Bにおいて、X軸に関する断面二次モーメントの値の差の絶対値として、正しいものは、次のうちどれか。














１．6×10^4 mm4　
２．12×10^4 mm4　
３．18×10^4 mm4　
４．24×10^4 mm4　
５．36×10^4 mm4





回答
５．断面２次モーメントは、I=bh3/12の式で求める。
差の部分だけ（２ヶ所）を計算すると、
I=10×603/12×2=180,000=36×104 [mm4]

問３

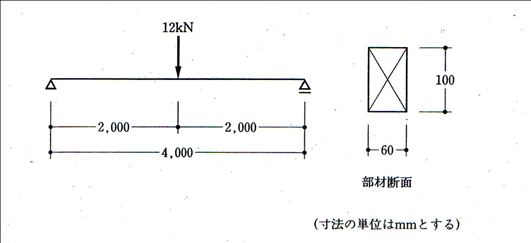

図のような荷重を受ける単純梁に、断面６０ｍｍ×１００ｍの部材を用いた場合、その部材に生じる最大曲げ応力度の大きさと最大せん断応力度の大きさとの組合せとして、正しいものは、次のうちどれか。だたし、部材の自重は無視するものとする。















最大曲げ応力度（Ｎ/ｍ�u）　　最大せん断応力度（Ｎ/ｍ�u）
１.　　　　60　　　　　　　　　　　　　1.3
２.　　　　60　　　　　　　　　　　　　1.5
３．　　 120　　　　　　　　　　　　　1.0
４．　　　120　　　　　　　　　　　　　1.3
５．　　　120　　　　　　　　　　　　　1.5





回答
５．鉛直反力をRA、RBと仮定すると左右対称系なので、
RA=RB=12/2=2kN
最大せん断力は支点で生じ、Qmax=6,000N
また、最大曲げモーメントは、スパン中央で生じ、
Mmax=6,000×2,000=12,000,000(N・m)
次に、この断面の断面係数Zは、
Z=bh2/6=60×1002/6=100,000mm3
断面積A=60×100=6,000mm2
最大曲げ応力度σは、σ=Mmax/Zより
∴σ=12,000,000/100,000＝?120N/mm2
せん断応力度τは、τ=1.5×Qmax/Aより
∴τ=1.5×6,000/6,000=1.5N/mm2

問４

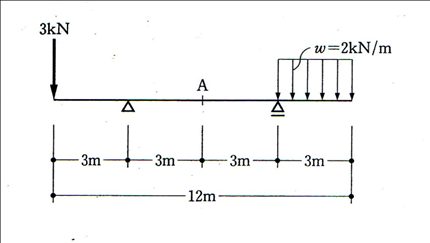

図のような荷重を受ける単純梁のＡ点における曲げモーメントの大きさとして、正しいものは、次のうちどれか。


















１．6.0 kＮ・m
２．7.5 kＮ・m
３．9.0 kＮ・m
４．12.0 kＮ・m
５．18.0 kＮ・m





回答
３．ピン支点（左）の反力をRB（上向き）、HB（右向き）、
ローラー支点（右）の反力をRC（上向き）として、
まず、反力を求める。
等分布荷重ωは、集中荷重Ｐに直すと、
Ｐ＝２kN/m×３m＝６kN
これが分布範囲の中央、
つまりローラー支点（右）から右側に1.5ｍの位置に作用するものとする。
つりあい方程式
（�@）水平方向のつりあい
Σ（右向きの力）＝Σ（左向きの力）
∴HB＝0
（�A）鉛直方向のつりあい
Σ（上向きの力）＝Σ（下向きの力）
∴RB+RC＝3+6
∴RB+RC＝9…�@
（�B）モーメントのつりあい
支点Cを中心に考える
Σ（右回りのモーメント）
＝Σ（左回りのモーメント）
RB×6+6×1.5＝3×9
6RB+9＝27
6RB＝18
∴RB＝3kN
�@式より，∴RC＝6kN

次に、Ａ点で切断し左半分でつりあいを考える。
切断面には、曲げモーメントMA（下から上）を仮定する。
（�B）モーメントのつりあい
A点を中心に考える
Σ（右回りのモーメント）
＝Σ（左回りのモーメント）
3×3＝3×6＋MA
∴MA＝−9KN・m

---

問５

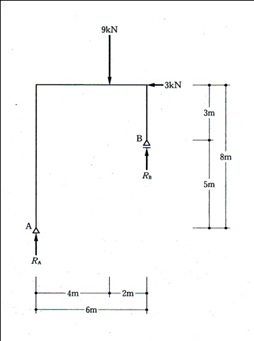

図のような外力を受ける静定ラーメンにおいて、支点Ａ、Ｂに生じる鉛直反力ＲＡ、ＲＢの値の組合せとして、正しいものは、次のうちどれか。ただし、鉛直反力の方向は、上向きを「＋」、下向きを「−」とする。


















　　　　RA　　　　 RB
1.　　+3.0kN 　　+6.0kN
2.　 　+4.5kN 　　+4.5kN
3. 　　+7.0kN 　　+2.0kN
4. 　　+9.5kN 　　−0.5kN
5. 　　+10.0kN 　−1.0kN





回答
３．出題にはないが、支点Aに水平反力HAを右向きに仮定する．

つりあい方程式
（�@）水平方向のつりあい
Σ（右向きの力）＝Σ（左向きの力）
∴HA＝3kN
（�A）鉛直方向のつりあい
Σ（上向きの力）＝Σ（下向きの力）
∴RA+ RB＝9…�@
（�B）モーメントのつりあい
支点Aを中心に考える
（支点Bを中心とするときは水平反力HAによるモーメントを忘れないこと）
Σ（右回りのモーメント）
＝Σ（左回りのモーメント）
9×4＝RB×6+3×8
6RB＝12
∴RB＝＋2kN
�@式より，∴RA＝7kN
RA＝＋7kN，RB＝＋2kN

問６

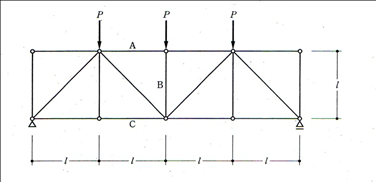

図のような下向きの荷重Ｐを受ける静定トラスにおいて、部材Ａ、Ｂ、Ｃに生じる圧縮力・引張力の組合せとして、正しいものは、次のうちどれか。

















　　部材Ａ　　部材Ｂ　　部材Ｃ
1．　圧縮　　引張り　　引張り
2．　圧縮　　圧縮　　　引張り
3．　圧縮　　圧縮　　　圧縮
4．　引張り　圧縮　　　圧縮
5．　引張り　引張り　　圧縮





回答
２．通常、ワーレントラス（プラットトラス、ハウトラス）の上弦材の各節点に鉛直荷重が作用した場合、上弦材は圧縮、下弦材は引張材となる。鉛直材Ｂについては、この上部の節点に着目して、鉛直方向の力のつりあいより、ＮＡ＝−Ｐ（圧縮）となる。したがって、Ａ：圧縮、Ｂ：圧縮、Ｃ：引張

問７

長柱の弾性座屈荷重に関する次の記述のうち、最も不適当なものはどれか。

１．弾性座屈荷重は、材料のヤング係数に反比例する。
２．弾性座屈荷重は、柱の座屈長さの２乗に反比例する。
３．弾性座屈荷重は、柱の断面二次モーメントに比例する。
４．弾性座屈荷重は、柱の両端の支持条件が「水平移動自由で両端固定の場合」と
　　「水平移動拘束で両端ピンの場合」とでは、同じとなる。
５．弾性座屈荷重は、柱の両端の支持条件がピンの場合より固定の場合のほうが大きい。





回答
１．弾性座屈荷重Ｐ＝π2ＥＩ／?2より、材料のヤング係数に比例する。

問８

構造計算における積算荷重に関する次の記述のうち、最も不適当なものはどれか。

１．同一の室に用いる積載荷重の大小関係は、一般に、
　「床の計算用」＞「大梁及び柱の計算用」＞「地震力の計算用」である。
２．床の単位面積当たりの積載荷重は、一般に、「教室」より「百貨店又は店舗の売場」のほうが小さい。
３．倉庫等において、積載荷重が一様に分布している場合の応力より、そこから一部の荷重を減らして荷重が
　　偏在している場合の応力のほうが不利になることがある。
４．事務室において、柱の垂直荷重による圧縮力を計算する場合、その柱が支える床の数に応じて積載荷重を
　　低減することができる。
５．倉庫業を営む倉庫の床の積載荷重については、実況に応じて計算した値が3，900Ｎ/�u未満の場合であっても、
　　3，900Ｎ/�uとして計算する。





回答
２．教室…2,300[N/m2]、百貨店又は店舗の売場…2,900[N/m2]

問９

構造計算における設計用地震力に関する次の記述のうち、最も不適当なものはどれか。

１．振動特性係数Ｒｔは、一般に、建築物の設計用一次固有周期が長いほど小さい。
２．地震層せん断力係数の建築物の高さ方向の分布を示す数値Ａiは、建築物の最上階において最も大きくなる。
３．地震地域係数Ｚは、過去の地震記録等により得られた地震動の期待値の相対的な比を考慮して
　　各地域ごとに定められている。
４．一次設計（許容応力度）用の標準せん断力係数Ｃ０の値は、一般に、０．２以上とする。
５．多雪区域内における建築物の設計用地震力の計算に用いる積載荷重の大きさは、短期の積雪荷重の0.7倍の
　　数値とする。





回答
５．多雪区域内における建築物の設計用地震力の計算に用いる積載荷重の大きさは、短期の積雪荷重の0.35倍の数値とする。

問１０

地盤及び基礎構造に関する次の記述のうち、最も不適当なものはどれか。

１．地下外壁に地下水が接する場合、地下水位が高いほど、地下外壁に作用する圧力は大きくなる。
２．一般に、土の単位体積重量が小さいほど、地下外壁に作用する土圧も小さくなる。
３．標準貫入試験によるＮ値が同じであっても、一般に、砂質土と粘性土とでは長期許容応力度が異なる。
４．地下水が豊富に存在する場合、粘土主体の地層であっても、砂質土層と同程度に液状化が生じやすい。
５．一般の地盤において、地盤の長期許容応力度の大小関係は、岩盤＞密実な砂質地盤＞粘土質地盤である。





回答
４．液状化は砂質地盤で起こる。

問１１

木造建築物の部材等の名称とその説明の組合せとして、最も不適当なものは、次のうちどれか。

１．地貫――――――１階の柱の最下部に渡してある貫
２．鼻母屋(もや)――最も軒に近い位置にある母屋(もや)
３．面戸板―――――切妻、入母屋(もや)など屋根の妻部分に垂木を隠すように取り付ける板材
４．隅木――――――寄棟、入母屋(もや)などの小屋組において、隅棟部分を支える斜めにのぼる部材
５．栓―――――――木造の継手・仕口による接合を強固にするために、２つの部材を貫通する孔に打ち込む堅木の部材





回答
３．面戸板は…軒桁の上で、垂木と垂木の間に設けて、天井裏の雨やほこりが入るのを防ぐ。
鼻隠…切妻、入母屋(もや)など屋根の妻部分に垂木を隠すように取り付ける板材

問１２

木造２階建の建築物の耐力壁に関する次の記述のうち、最も不適当なものはどれか。

１．同じ構面内の同種の筋かいは、一般に、傾きの方向が同じ向きとなるように配置する。
２．耐力壁は、耐力壁線上に釣り合いよく配置し、かつ、隅角部を補強する。
３．地震力に対して必要な単位床面積当たりの耐力壁の有効長さは、一般に、屋根葺材の種類によって異なる。
４．２階の耐力壁の位置は、１階の耐力壁の位置の直上又は市松状になるようにする。
５．面材として構造用合板を使用した場合、軸組の構造方法により倍率が異なる。






回答
１．同じ構面内の同種の筋かいは、一般に、傾きが左右対称となるよう配置する。

問１３

補強コンクリートブロック造２階建、延べ面積２００�uの建築物に関する次の記述のうち、最も不適当なものはどれか。

１．耐力壁の横筋が異形鉄筋の場合、耐力壁の端部以外の部分における横筋の末端は、かぎ状に折り曲げなくてもよい。
２．耐力壁の縦筋は、溶接接合によれば、コンクリートブロックの空洞部内で継ぐことができる。
３．耐力壁の端部に縦方向に設ける鉄筋の径は、１２ｍｍ以上とする。
４．耐力壁の壁頂には、鉄筋コンクリート造の臥(が)梁(りょう)を設ける。
５．耐力壁の中心線により囲まれた部分の水平投影面積は、７２�u以下とする。






回答
５．耐力壁の中心線により囲まれた部分の水平投影面積は、６０�u以下とする。

問１４

木質構造に使用される図のような接合金物（Ａ〜Ｄ）とその名称（ア〜エ）との組合せとして、正しいものは、次のうちどれか。ただし、図の寸法は一例である。


















ア．メタルプレートコネクター
イ．ホールダウン金物
ウ．シアプレート
エ．スプリットリング

　　Ａ 　Ｂ　Ｃ　Ｄ
1. 　ア　イ　ウ　エ
2. 　ア　ウ　イ　エ
3. 　イ　エ　ウ　ア
4. 　ウ　ア　イ　エ
5. 　ウ　エ　イ　ア





回答
２．Ａ：メタルプレートコネクター（木造トラスの接合）
Ｂ：シアプレート（ボルトが木材にめり込むのを防ぐ）
Ｃ：ホールダウン金物（柱と基礎の接合）
Ｄ：スプリットリング

問１５

鉄筋コンクリート構造に関する次の記述のうち、最も不適当なものはどれか。

１．端部に１３５°フックを有する帯筋は、柱の靱(じん)性を増すうえで、スパイラル筋よりも効果が大きい。
２．許容応力度設計において、圧縮力の働く部分では、鉄筋に対するコンクリートのかぶり部分も圧縮力を
　　負担するものとして設計する。
３．太くて短い柱は、地震時に、曲げ破壊より先に、せん断破壊が起こる場合がある。
４．柱においては、一般に、負担している軸方向圧縮力が大きくなると、靱(じん)性が低下する。
５．梁の引張鉄筋比が、釣り合い鉄筋比以下の場合、梁の許容曲げモーメントは、引張鉄筋の断面積にほぼ比例する。





回答
１．スパイラル筋の方が、フックを有する帯筋よりも、柱の靱(じん)性を増すうえで、効果が大きい。

問１６

鉄筋コンクリート構造における配筋等に関する次の記述のうち、最も不適当なものはどれか。

１．鉄筋の継手は、原則として、部材に生じる応力の小さい箇所で、かつ、常時はコンクリートに
　　圧縮応力が生じている部分に設ける。
２．「鉄筋の径（呼び名の数値）」の差が７ｍｍを超える場合には、原則として、ガス圧接継手を設けてはならない。
３．Ｄ３５以上の太径の異形鉄筋の継手は、原則として、重ね継手とする。
４．柱の帯筋は、せん断補強、内部のコンクリートの拘束及び主筋の座屈防止に有効である。
５． 梁の圧縮鉄筋は、一般に、長期荷重によるクリープたわみの抑制及び地震時における靱(じん)性の確保に
　　有効であるので、全スパンにわたって複筋梁とする。





回答
３．Ｄ３５以上の太径の異形鉄筋の継手は、原則として、重ね継手としない。

問１７

鉄筋構造に関する次の記述のうち、最も不適当なものはどれか。

１．形鋼の許容応力度設計において、幅厚比が制限値を超える場合は、制限値を超える部分を無効とした断面で検討する。
２．柱の座屈長さは、材端の移動拘束が不十分な場合は、移動拘束が十分であるとして算出した値より増大させる。
３．圧縮材の支点の補剛材については、圧縮力２％以上の集中横力が補剛骨組に加わるものとして検討する。
４．梁の横座屈を防止するために、板要素の幅厚比が制限されている。
５．細長比の大きい部材ほど、座屈の影響により、許容圧縮応力度が小さくなる。





回答
４．板要素の幅厚比の制限は、局部座屈を防止する。横座屈を防止するには、適当な間隔で補剛材（スチフナー）を設ける。

問１８

鉄骨構造の溶接接合に関する次の記述のうち、最も不適当なものはどれか。

１．溶接継目ののど断面に対する許容応力度は、溶接の継目の形式に応じて異なる値を用いる。
２．構造計算に用いる隅肉溶接のサイズは、一般に、薄いほうの母材の厚さを超える値とする。
３．柱梁接合部において、スカラップは、応力集中により部材の破断の原因となることもあるので、
　　スカラップを設けない方法もある。
４．構造計算に用いる隅肉溶接部の有効面積は、（溶接の有効長さ）×（有効のど厚）により算出する。
５．部分溶込み溶接は、繰返し荷重の作用する部分に用いることはできない。





回答
２．構造計算に用いる隅肉溶接のサイズは、一般に、薄いほうの母材の厚さ以下とする。

問１９

建築物の構造計算に関する次の記述のうち、最も不適当なものはどれか。

１．偏心率は、建築物の各階平面内の各方向別に、重心と剛心の偏りのねじり抵抗に対する割合として求める。
２．エキスパンションジョイントのみで接している複数の建築物については、それぞれ別の建築物として構造計算を行う。
３．鉄骨構造においては、一般に、「柱梁接合部パネルの耐力」より「梁又は柱の耐力」のほうが高くなるように設計する。
４．鉄筋コンクリート造の小梁付き床スラブにおいては、小梁の過大なたわみ及び大梁に沿った床スラブの
　　過大なひび割れを防止するため、小梁に十分な曲げ剛性を確保する。
５．水平力に対する剛性は、一般に、同じ高さの建築物においては、鉄骨造の建築物より鉄筋コンクリート造の
　　建築物のほうが大きい。





回答
３．鉄骨構造においては、一般に、「柱梁接合部パネル」よりも「梁」または「柱」が先に降伏するように設計する。

問２０

木材の一般的な腐朽・蟻害に関する次の記述のうち、最も不適当なものはどれか。

１． ＡＣＱ（銅・アルキルアンモニウム化合物）は、木材の防腐処理のほか、防蟻処理にも有効な薬剤である。
２． 耐腐朽性の高い木材には、くり、ひば等がある。
３． 木材は、紫外線を吸収すると、木材成分の分解を引き起こし劣化する。
４． 水中に没している木材は、腐朽しやすい。
５． 耐蟻性の低い木材には、あかまつ、べいつが等がある。





回答
４．水中に没している木材は、腐朽しにくい。

問２１

コンクリートの一般的な性質に関する次の記述のうち、最も不適当なものはどれか。

１．コンクリートのヤング係数は、圧縮強度が大きいものほど小さい。
２．コンクリートの圧縮強度は、水セメント比が大きいものほど小さい。
３．コンクリートの水和による発熱量は、単位セメント量が多いものほど大きい。
４．コンクリートのスランプは、単位水量が多いものほど大きい。
５．コンクリートの乾燥収縮は、単位骨材量が多いものほど小さい。





回答
１．コンクリートのヤング係数は、圧縮強度、単位容積重量が大きいものほど大きい。

問２２

Ａ〜Ｃのセメントを用いた一般的なコンクリートの初期強度（材齢７日程度までの硬化初期の過程における強度）の大小関係として、正しいものは、次のうちどれか。ただし、呼び強度等の条件は同一とする。

　Ａ：　普通ポルトランドセメント
　Ｂ：　早強ポルトランドセメント
　Ｃ：　高炉セメントＢ種

１．Ａ　＞　Ｂ　＞　Ｃ
２．Ｂ　＞　Ａ　＞　Ｃ
３．Ｂ　＞　Ｃ　＞　Ａ
４．Ｃ ＞　Ａ　＞　Ｂ
５．Ｃ　＞　Ｂ　＞　Ａ





回答
２．高炉セメントの初期強度は、普通ポルトランドセメントに比べて、やや小さい。
∴早強ポルトランドセメント＞普通ポルトランドセメント＞高炉セメント

問２３

鋼材に関する次の記述のうち、最も不適当なものはどれか。

１．鋼を熱間圧延して製造するときに生じる黒い錆（黒皮）は、鋼の表面に被膜を形成するので防食効果がある。
２．ＪＩＳにおいて、「建築構造用圧延鋼材ＳＮ４００」と「一般構造用圧延鋼材ＳＳ４００」の
　　それぞれの引張強さの範囲は、同じである。
３．ＪＩＳにおいて、異形棒鋼ＳＤ345の降伏点の下限値は、345Ｎ/ｍ�uである。
４．鋼材の硬さは、引張強さと相関があり、ビッカース硬さ等を測定することにより、その鋼材の引張強さを
　　換算することができる。
５．鋼材の線膨張係数は、常温において、普通コンクリートの線膨張係数の約１０倍である。





回答
５．鋼材の線膨張係数と、普通コンクリートの線膨張係数は、ほぼ同じである。

問２４

建築材料の一般的な性質とその用途に関する次の記述のうち、最も不適当なものはどれか。

１．パーティクルボードは、断熱性・吸音性に優れているので、床の下地材に用いた。
２．アルミニウムペイントは、熱線を反射し、素地材料の温度上昇を防ぐので、鉄板屋根の塗装に用いた。
３．大理石は、磨くと光沢が得られ、耐酸性にも優れているので、外壁の仕上げに用いた。
４．砂岩は、堆積した岩石や鉱物の破片や粒子等が圧力により固化した岩石で、耐火性に優れているので、
　　内壁の仕上げに用いた。
５．せっこうボードは、防火性に優れているので、天井の下地材に用いた。





回答
３．大理石は、ＣＯ２または酸を含んだ雨水に侵食される。

問２５

ガラスに関する次の記述のうち、最も不適当なものはどれか。

１．フロート板ガラスは、表面の平滑度が高い透明な板ガラスで、一般の建築物に幅広く使用されている。
２．倍強度ガラスは、フロート板ガラスの２倍以上の耐風圧強度を有する加工ガラスで、加工後の切断はできない。
３．熱線吸収板ガラスは、鉄やコバルトなどを微量添加して着色したガラスで、日射エネルギーを20〜60％程度
　　吸収して、冷房効果を高めることができる。
４．合わせガラスは、通常、2枚の板ガラスを専用のスペーサーを用いて一定の間隔に保ち、その内部の空気を
　　乾燥状態に保ったガラスで、フロート板ガラスに比べて、断熱効果が高い。
５．網入り板ガラスは、フロート板ガラスの中に金属網を封入したガラスで、ガラスが割れても破片が
　　落ちにくいので、防火用のガラスとして使用されている。





回答
４．合わせガラスは２枚以上のガラスを樹脂膜で接着して一体化したもの。問題の文章は、複層ガラス（ペアガラス）の説明。

---
