問１

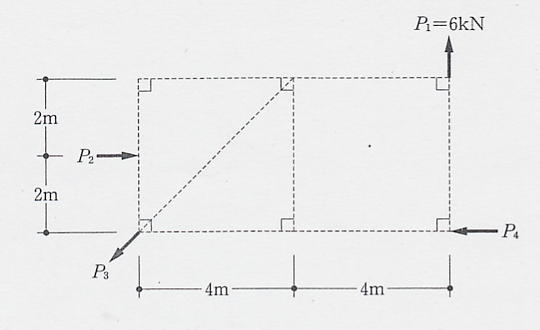

図のような四つの力P１〜P4が釣り合っているとき、P２の値として、正しいものは、次のうちどれか。

















１．30kN
２．24kN
３．18kN
４．12kN
５． 6kN





回答
２．Ｐ１とＰ４の交点（左下）で、モーメントのつりあいを考える。

Ｐ２×２＝６×８

∴Ｐ２＝２４ｋＮ

問２

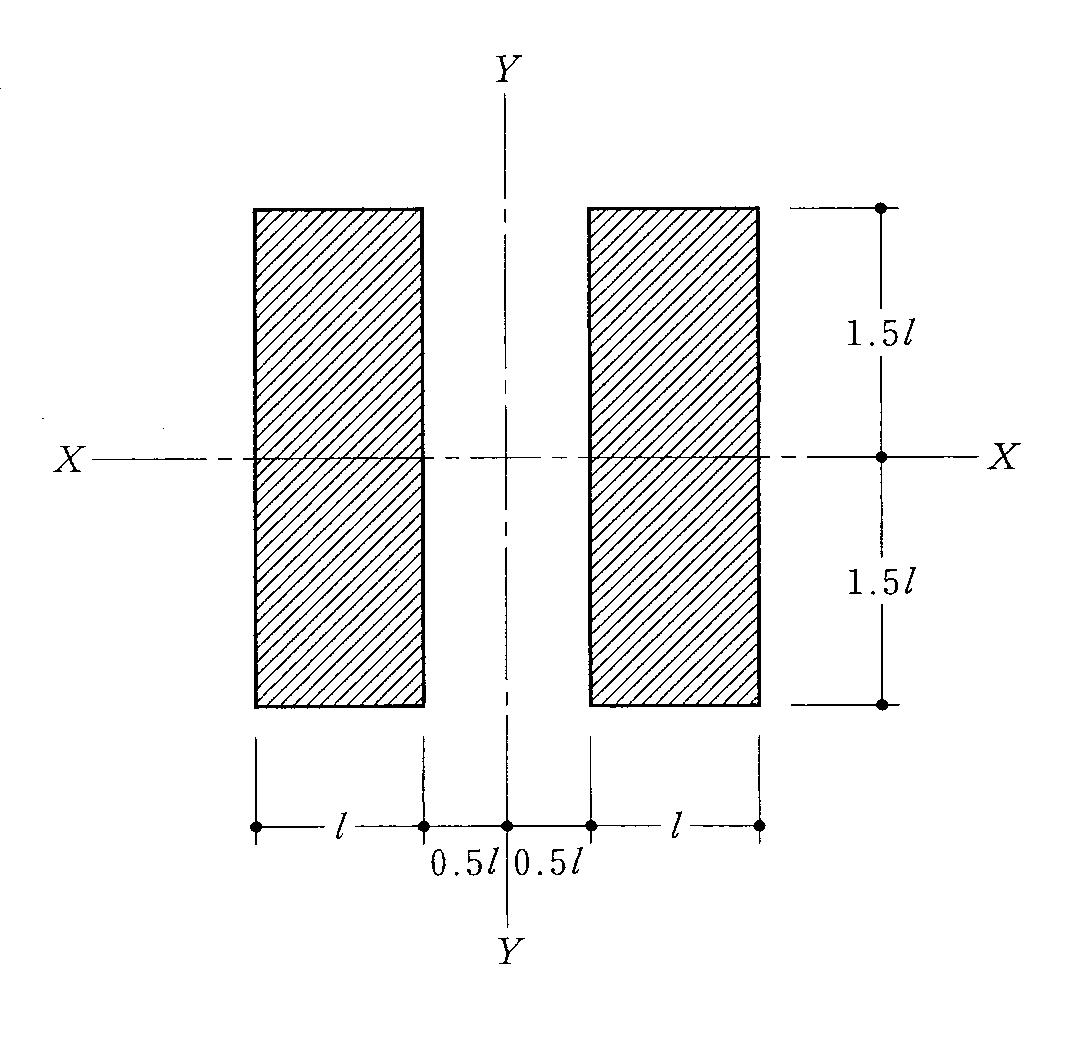

図のような断面のX軸及びY軸に関する断面二次モーメントの値の差の絶対値として、正しいものは、次のうちどれか。





















１．6L^4
２．4L^4
３．3L^4
４．2L^4
５．L^4





回答 ４
Ｘ軸に関する断面２次モーメントは、
Ｉx＝３L×（３L）^3／１２−L×（３?）3／１２＝５４L^4／１２


Ｙ軸に関する断面２次モーメントは、
Ｉy＝３L×（３L）^3／１２−３L×L^3／１２＝７８L^4／１２

よって、Ｉy−Ｉx＝２４L^4／１２＝２L^4

問３

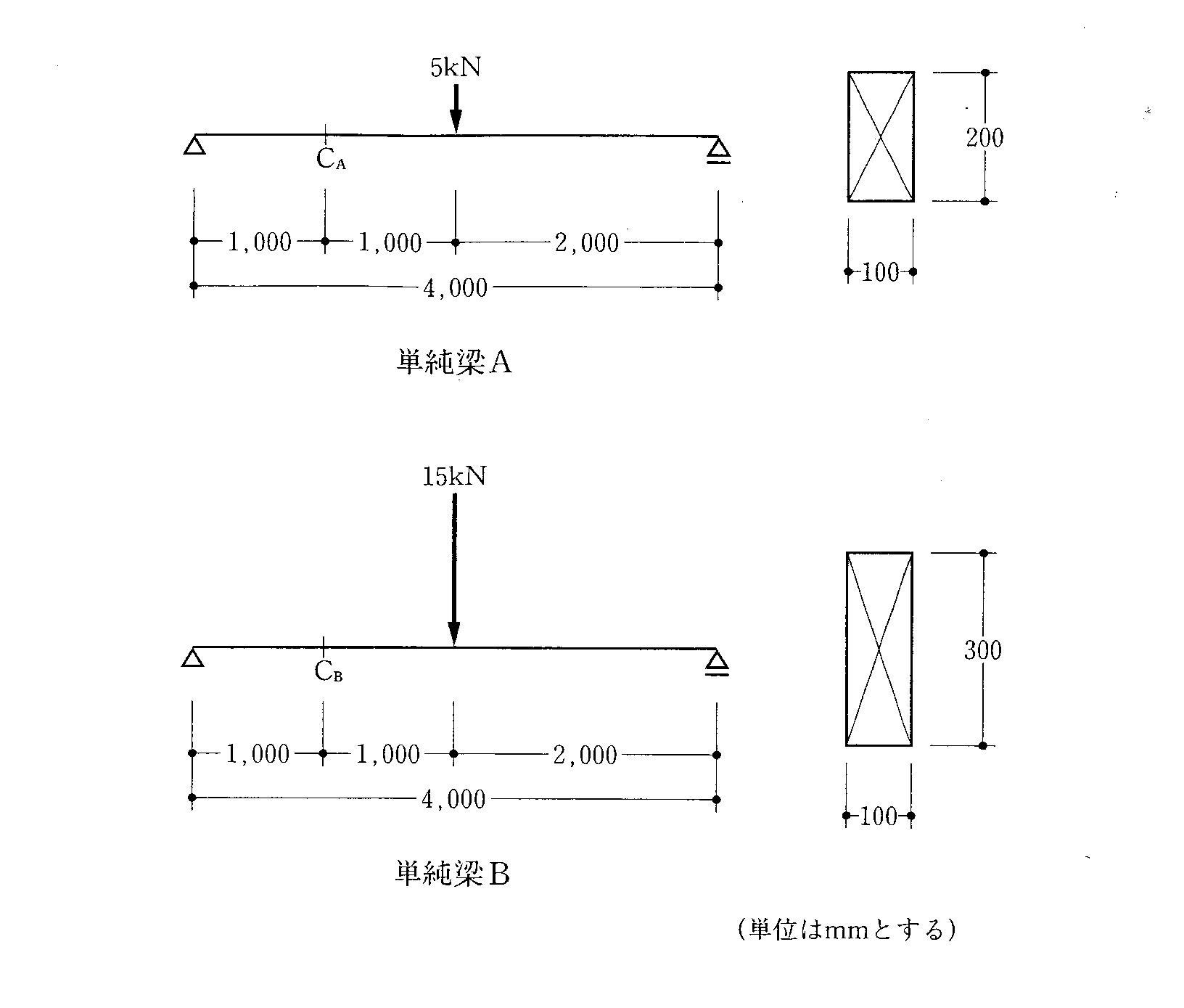

図のような荷重を受ける、スパンが等しく断面の異なる単純梁A及び単純梁Bにおいて、CA点、CB点に生じる最大曲げ応力度をそれぞれσA、σBとしたとき、それらの比σA：σBとして、正しいものは、次のうちどれか。ただし、単純梁に用いる部材はいずれも同じ材質とし、自重は無視するものとする。


























　　σA：σB
１．　９：８
２．　９：４
３．　４：３
４．　３：４
５．　１：３





回答
４．ＢはＡに対して、曲げモーメントは３倍、断面係数は（１. ５）2倍となる

曲げ応力度σ＝Ｍ／Ｚより、
Ａ：Ｂ＝２.２５：３
∴Ａ：Ｂ＝３：４

問４

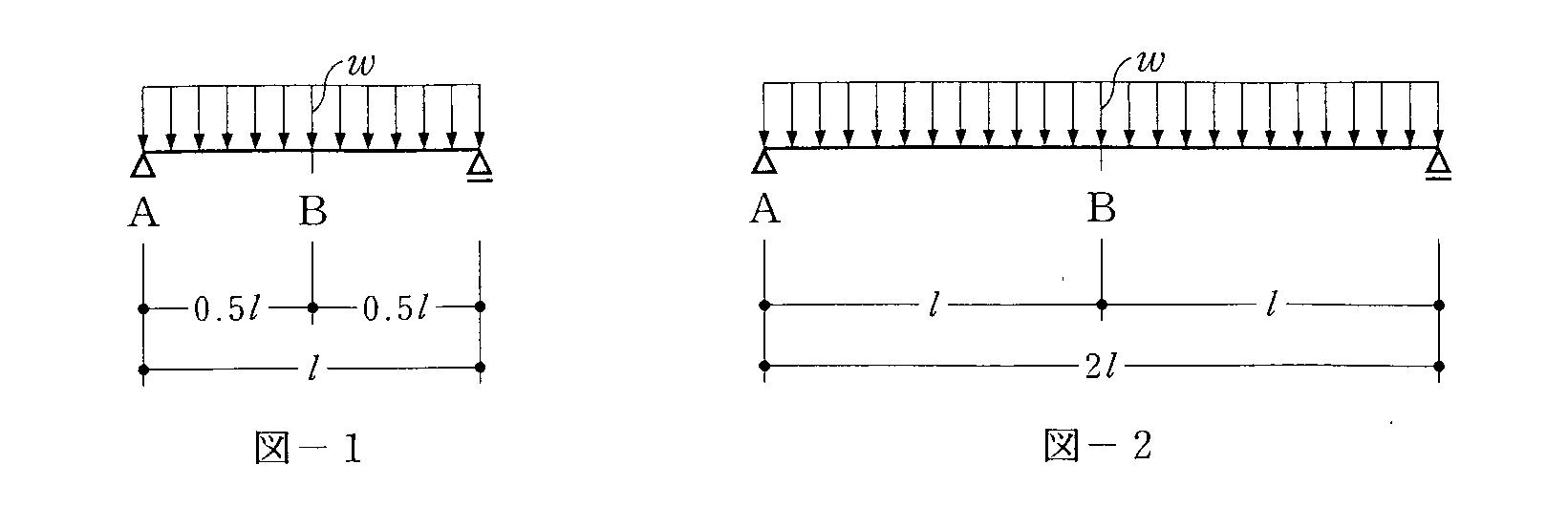

図−1のような単純梁を図−2のように、等分布荷重w（kN／m）を変えずに、スパン?（m）を2倍にした場合に生じる変化に関する次の記述のうち、最も不適当なものはどれか。ただし、梁は、自重を無視するものとし、材質及び断面は変わらないものとする。






















１．A点のたわみ角が8倍になる。
２．B点のたわみが16倍になる。
３．A点の鉛直反力が2倍になる。
４．最大せん断力が2倍になる。
５．最大曲げモーメントが2倍になる。





回答
５．最大曲げモーメントＭmax＝ｗL^2／８より、スパンが２倍になると、最大曲げモーメントは４倍になる。

---

問５

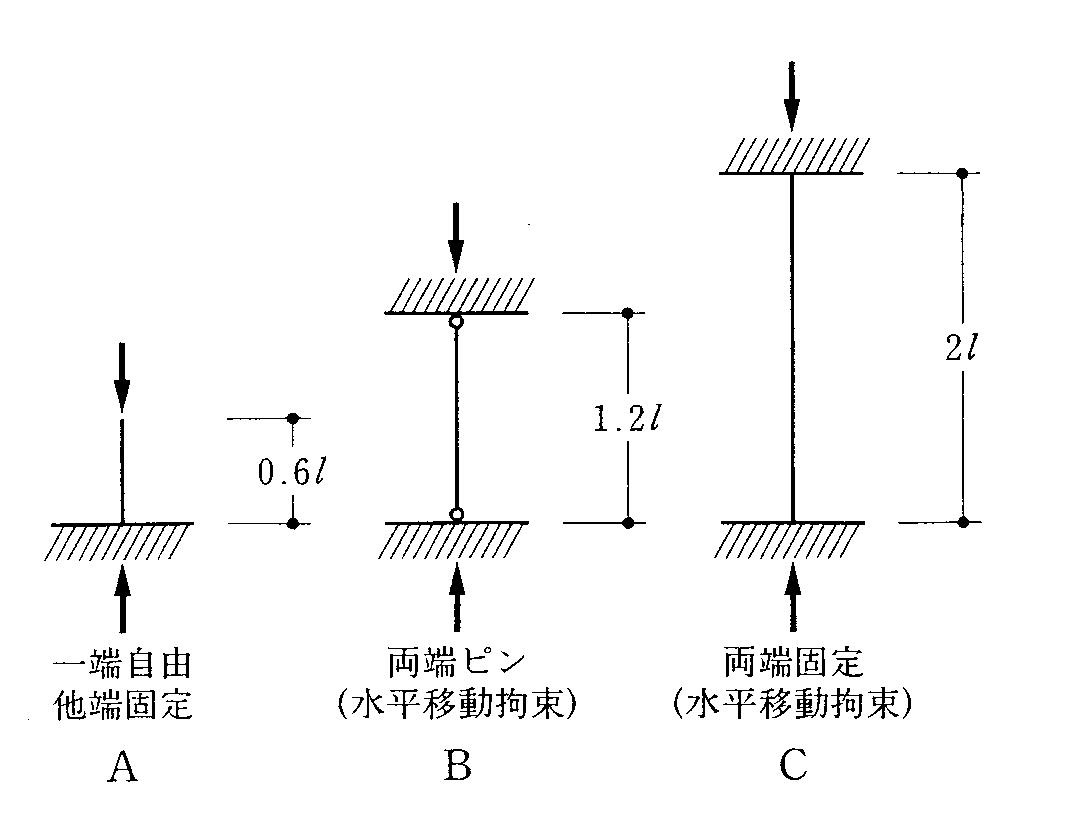

図のような材の長さ及び材端の支持条件が異なる柱A、B、Cの弾性座屈荷重をそれぞれPA、PB、PCとしたとき、それらの大小関係として、正しいものは、次のうちどれか。ただし、すべての柱の材質及び断面形状は同じものとする。


















１．PC>PA=PB
２．PB>PA=PC
３．PB>PC>PA
４．PA>PB>PC
５．PA=PC>PB





回答
１．座屈長さを求める。
Ａ＝０.６×２＝１.２ｍ
Ｂ＝１.２×１.０＝１.２ｍ
Ｃ＝２.０×０.５＝１.０ｍ

座屈荷重は座屈長さが小さいほど大きいので、ＰＣ＞ＰＡ＝ＰＢ

問６

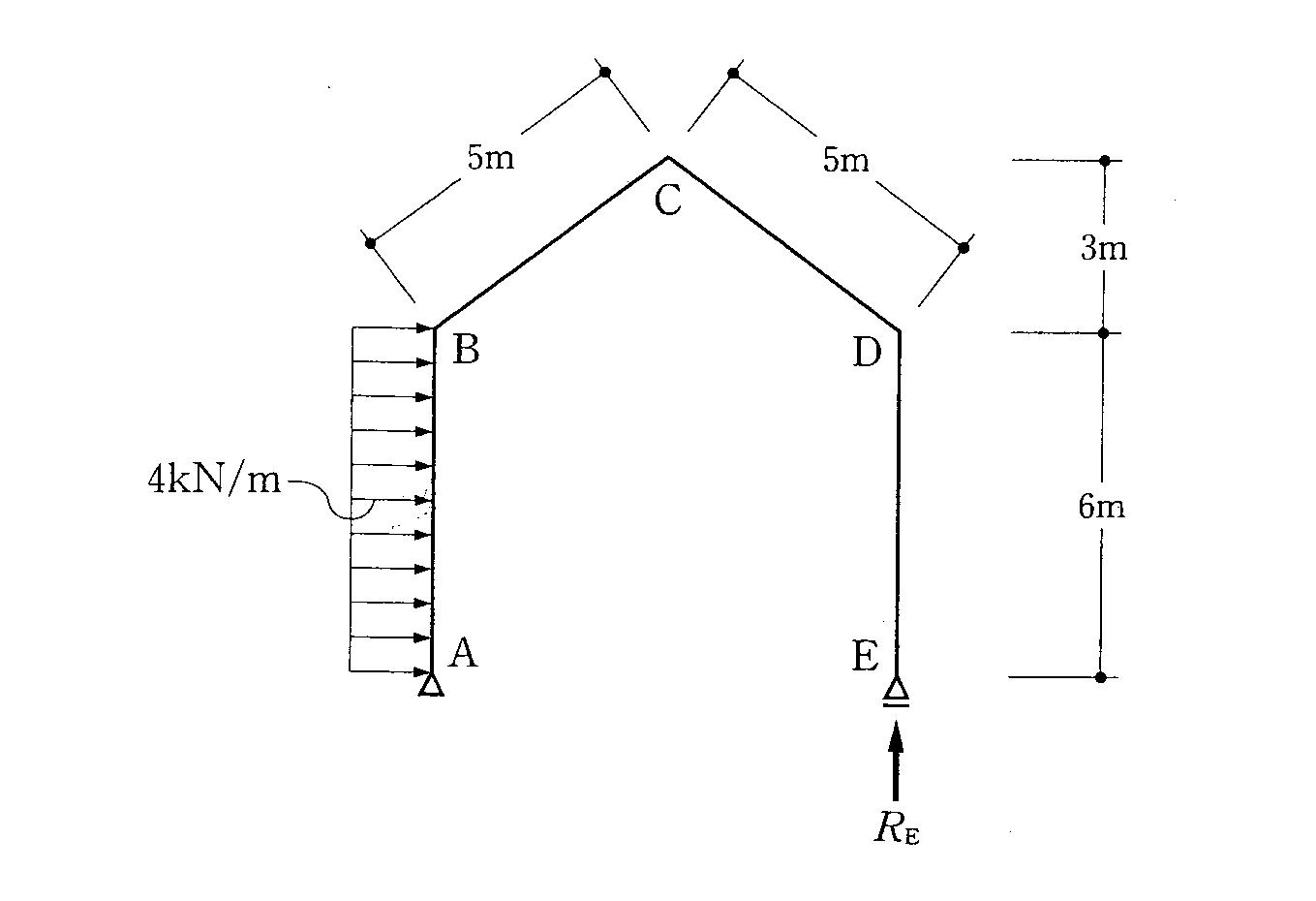

図のような外力を受ける静定の山形ラーメンにおいて、支点Eに生じる鉛直反力の大きさＲEの値と、C点に生じる曲げモーメントの大きさMCの値との組合せとして、正しいものは、次のうちどれか。

















　　RE　　　MC
１．18kN　90kN・m
２．18kN　72kN・m
３． 9kN　45kN・m
４． 9kN　36kN・m
５． 3kN　12kN・m





回答
４．Ａ支点についてモーメントのつりあいを考える。Ａ〜Ｅ間の水平距離は８ｍ
ＲＥ×８＝４×６×３
∴ＲＥ＝９ｋＮ

次にＣ点のモーメントＭＣについてＣ点の右側から考える。
ＭＣ＝９×４
∴ＭＣ＝３６ｋＮ・ｍ

問７

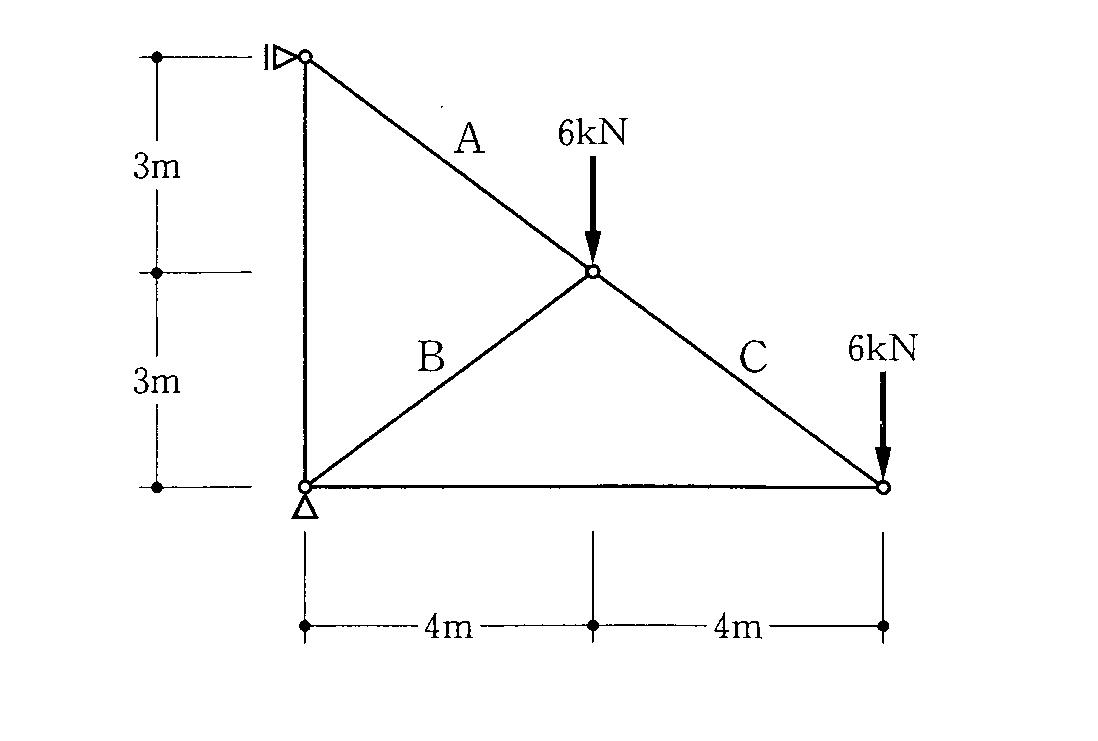

図のような荷重を受ける静定トラスにおいて、部材A、B、Cに生じる軸方向力、NA、NB、NCの組合せとして、正しいものは、次のうちどれか。ただし、軸方向力は、引張力を「＋」、圧縮力を「−」とする。


















　　　NA　　NB　　NC
１．+15kN、-5kN、+15kN
２．+15kN、-5kN、+10kN
３．+15kN、 0kN、+15kN
４．+10kN、+5kN、+10kN
５．+10kN、 0kN、+10kN





回答
２．節点法にて
部材部材Ｃの右側の節点で鉛直方向のつりあいを考える。
３ＮC／５＝６
∴ＮC＝＋１０kＮ

次に、左の荷重６kＮの作用する節点でつりあいを考える。

（水平方向）
４ＮA／５＋４ＮB／５＝８
∴ＮA＋ＮB＝１０…�@

（鉛直方向）
３ＮA／５＝３ＮB／５＋６＋６
∴ＮA−ＮB＝２０…�A

�@、�Aを解いて
ＮA＝＋１５kＮ
ＮB＝−５kＮ

問８

構造計算における建築物に作用する風圧力に関する次の記述のうち、最も不適当なものはどれか。

１．速度圧は、一般に、屋根の平均高さに基づいて算定する。
２．速度圧は、その地方において定められた風速の平方根に比例する。
３．風圧力は、速度圧に風力係数を乗じて計算する。
４．閉鎖型及び開放型の建築物の風力係数は、原則として、建築物の外圧係数から内圧係数を減じた数値とする。
５．金網その他の網状の構造物の風圧作用面積は、風の作用する方向から見た金網等の見付面積とする。





回答
２．速度圧は、その地方において定められた風速の２乗に比例する。

問９

構造計算における荷重及び外力に関する次の記述のうち、最も不適当なものはどれか。

１．建築物の地上部分の地震力は、多雪区域に指定された区域外では、建築物の各部分の高さに応じて、
　　当該高さの部分が支える固定荷重と積載荷重との和に、当該高さにおける地震層せん断力係数を乗じて計算する。
２．屋根面における積雪量が不均等となるおそれのある場合においては、その影響を考慮して積雪荷重を
　　計算しなければならない。
３．暴風時における建築物の転倒、柱の引抜き等を検討する場合においては、建築物の実況に応じて
　　積載荷重を減らした数値によるものとする。
４．屋根の積雪荷重は、屋根に雪止めがある場合を除き、その勾配が60度を超える場合においては、
　　零とすることができる。
５．同一の室における床の単位面積当たりの積載荷重は、一般に、「床の構造計算をする場合」より
　　「地震力を計算する場合」のほうが大きい。






回答
５．一般に、「床の構造計算をする場合」＞「地震力を計算する場合」

問１０

地盤及び基礎構造に関する用語とその説明との組合せとして、最も不適当なものは、次のうちどれか。

１．圧密…透水性の低い粘性土が、荷重の作用により、長い時間をかけて排水しながら体積を減少させる現象
２．負の摩擦カ…軟弱地盤等において、周囲の地盤が沈下することにより、杭の周面に下向きに作用する摩擦力
３．ヒービング…砂中を上向きに流れる水流圧力によって、砂粒がかきまわされ湧き上がる現象
４．地盤改良…地盤の「強度の増大」、「沈下の抑制」、「止水」等に必要な土の性質の改善を目的として、
　　土に、締固め、脱水、団結、置換等の処理を施すこと
５．液状化…砂質土等において、地暴動の作用により土中に発生する過剰間隙水圧が初期有効応力と
　　等しくなることによって、せん断抵抗力が失われる現象





回答
３．砂中を上向きに流れる水流圧力によって、砂拉がかきまわされ湧き上がる現象は噴砂という。ヒービングとは、柔らかい粘性土を掘削するとき、山留め壁の背面の土が底部から回り込んで、根切り底面が膨れ上がる現象をいう。

問１１

木造建築物の部材とその説明との組合せとして、最も不適当なものは、次のうちどれか。

１．内法貫…鴨居の高さ付近の位置にある貫
２．真束…小屋組（洋小屋）において、中央で棟木、合掌を受ける部材又は陸梁を吊る部材
３．ささら桁…階段の段板を受けるため、上端を段形に切り込み、斜めに架ける部材
４．根がらみ…床束等の束の下方を連結して構造的に固める部材
５．方立…柱と横架材の交点の入隅部分において、柱と横架材を斜めに結んで隅を固める部材





回答
５．方立とは、開口部の縦枠のことをいう。

問１２

木造2階建の建築物の構造設計に関する次の記述のうち、最も不適当なものはどれか。

１．地震の上下動に抵抗させるために、水平トラス及び火打材を使用した。
２．建築物の外周隅角部については、耐力壁をL字形に配置した。
３．厚さ30mmで幅90mmの木材を、引張力を負担する筋かいとして使用した。
４．胴差・床梁等の横架材相互の接合部及び柱と横架材の接合部を、羽子板ボルトで緊結した。
５．梁、桁等の横架材の材長中央部の引張側における切欠きは、応力集中による弱点となりやすいので、
　　できるだけ避けるようにした。





回答
１．水平トラス及び火打材は水平力に抵抗する。

問１３

枠組壁工法による2階建の住宅に関する次の記述のうち、最も不適当なものはどれか。

１．耐力壁線により囲まれた部分の水平投影面積を、40�u以下になるように計画した。
２．構造計算により構造耐力上安全であることが確かめられたので、耐力壁線相互の距離が12mを超える部分を
　　計画した。
３．耐力壁の上部における頭つなぎの継手位置を、耐力壁の上枠の継手位置と重なるようにした。
４．耐力璧の壁材としてせっこうボードを張り付けるための釘には、GNF40を使用した。
５．構造計算により構造耐力上安全であることが確かめられたので、地階の壁の地面から高さ45cm以上の部分を、
　　一体の鉄筋コンクリート造ではなく枠組壁工法によるものとした。





回答
３．頭つなぎの継手位置は、上枠の継手位置より６００ｍｍ以上離す。

問１４

補強コンクリートブロック造に関する次の記述のうち、最も不適当なものはどれか。

１．布基礎又は基礎つなぎ梁のせいは、2階建及び3階建の場合、60cm以上、かつ、軒の高さの１/12以上とする。
２．C種コンクリートブロック造の建築物の軒の高さは、11m以下とする。
３．壁量とは、一つの階のはり間及び桁行両方向の耐力壁の長さの合計をその階の壁量算定用床面積で除した値をいう。
４．耐力壁の端部及び隅角部等は、原則として、現場打ちコンクリートで壁体の縁部分を形成する構造とする。
５．壁厚150mmの耐力壁の縦筋は、壁体内で重ね継ぎしてはならない。





回答
３．壁量とは、一つの階のはり間及び桁行両方向の耐力壁の長さを、それぞれに壁量算定用床面積で除した値をいう。

問１５

鉄筋コンクリート構造に関する次の記述のうち、最も不適当なものはどれか。

1．床スラブ各方向の全幅について、コンクリート全断面積に対する鉄筋全断面積の割合を、0．2％とした。
2．柱のコンクリート全断面積に対する主筋全断面積の割合を、0．4％とした。
3．梁のあはら筋比を、0．2％とした。
4．軽量コンクリートを用いた柱の小径を、その構造耐力上主要な支点間の距離の１/10とした。
5．柱梁接合部内の帯筋比を、0．2％とした。





回答
２．柱のコンクリート全断面積に対する主筋全断面積の割合は、０.８％以上とする。

問１６

鉄骨構造に関する次の記述のうち、最も不適当なものはどれか。

１．水平力を負担する筋かいの軸部が降伏する場合においても、その筋かいの端部及び接合部が破断しないようにする。
２．柱の継手の接合用ボルト、高カボルト及び溶接は、原則として、継手部の存在応力を十分に伝え、
　　かつ、部材の各応力に対する許容力の１/２を超える耐力とする。
３．柱脚部の固定度を上げるためには、一般に、露出型より埋込型のほうが有効である。
４．部材の局部座屈を避けるためには、板要素の幅厚比や円形鋼管の径厚比は大きいものとすることが望ましい。
５．冷間成形により加工された角形鋼管（厚さ6mm以上）を柱に用いる場合は、原則として、その鋼材の種別
　　並びに柱及び梁の接合部の構造方法に応じて、応力割り増し等の措置を講ずる。





回答
４．板要素の幅厚比は幅／厚、円形鋼管の径厚比は径／厚、部材の局部座屈を避けるためには、幅に対して厚さを大きくする必要があるので、幅厚比は小さくする。

問１７

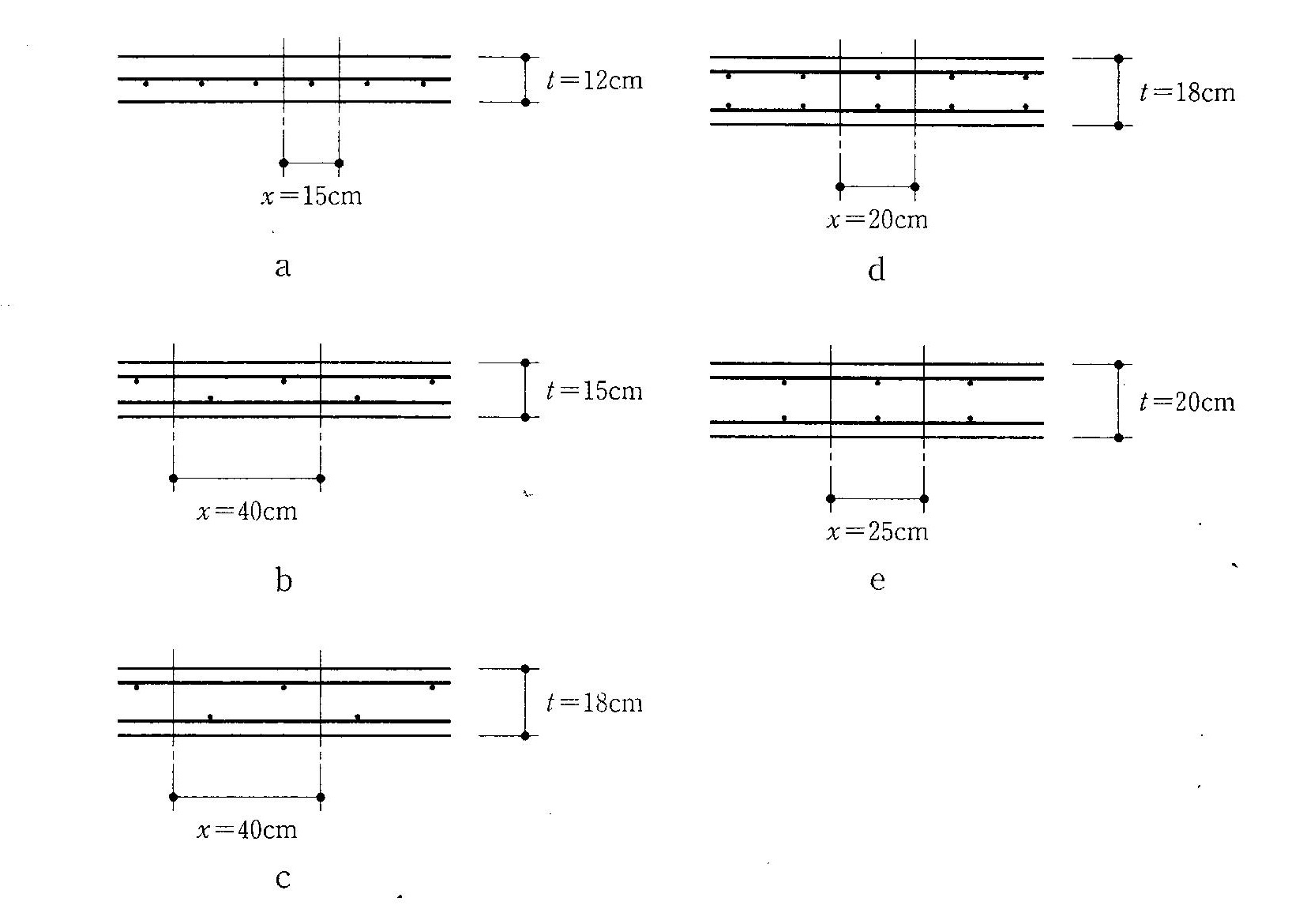

鉄筋コンクリート造の耐力壁において、D10の異形鉄筋を壁筋として用いる場合、耐力壁の断面a〜eについて、そのせん断補強筋比PSが最小規定である0.25％以上となっているもののみの組合せとして、正しいものは、次のうちどれか。ただし、壁筋は縦横とも等間隔に配置されており、PSは下式によって与えられるものとし、D10の1本当たりの断面積を0.7cm^2とする。


























PS=at/x×t×100
PS：壁の直交する各方向のせん断補強筋比［％］
at：壁筋間隔x内の壁筋の断面積［cm2］
x：壁筋の間隔［cm］
t：壁厚［cm］

１．a、b、c
２．a、d、e
３．b、c、d
４．b、d、e
５．c、d、e





回答
２．（ａ）０.７／（１５×１２）×１００＝０.３８９≧０.２５
（ｂ）０.７×２／（４０×１５）×１００＝０.２３３
（ｃ）０.７×２／（４０×１８）×１００＝０.１９４
（ｄ）０.７×２／（２０×１８）×１００＝０.３８９≧０.２５
（ｅ）０.７×２／（２５×２０）×１００＝０.２８０≧０.２５

問１８

鉄骨構造の接合に関する次の記述のうち、最も不適当なものはどれか。

１．構造耐力上主要な部分である鋼材の接合をボルト接合とする場合には、ボルトが緩まないように、
　　戻り止めの措置を講じなければならない。
２．異種の鋼材を溶接する場合における接合部の耐力は、接合される母材の許容応力度のうち
　　小さいほうの値を用いて計算する。
３．ボルト孔中心及び高カボルト孔中心から鋼材の緯撮までの最小距離は、ボルトの径と材緑の
　　仕上げ方法等に応じて定められている。
４．高カボルト摩擦接合部の許容応力度は、締め付けられる鋼材間の摩擦力とボルトのせん断力との和として
　　応力が伝達されるものとして計算する。
５．構造耐力上主要な部分の溶接は、板厚・溶接方法・溶接姿勢等に応じた適切な有資格者によって行う。





回答
４．高カボルト摩擦接合部の許容応力度は、締め付けられる鋼材間の摩擦力によって、応力が伝達されるものとして計算する。

問１９

建築物の梼造設計に関する次の記述のうち、最も不適当なものはどれか。

１．極めてまれに起こる地震に対しては、建築物が倒壊や崩壊しないことを確かめる。
２．建築物の耐震性能を高めるためには、構造物の強度を大きくする考え方と構造物の変形能力を
　　大きくする考え方がある。
３．ピロティ階の必要保有水平耐力は、剛性率による割増係数とピロティ階の強度割増係数のうち、
　　大きいほうの値を用いて算出する。
４．一般に、同じ地震においても、個々の建築物の固有周期の違いにより、建築物の揺れの大きさは異なる。
５．建築物の固有周期は、構造物としての剛性が大きいほど、質量が小さいほど、長くなる傾向がある。





回答
５．建築物の固有周期は、質量の平方根に比例し、剛性の平方根に反比例する。したがって、剛性が小きいほど、質量が大きいほど、長くなる傾向がある。

問２０

建築材料として使用される木材の一般的な性質に関する次の記述のうち、最も不適当なものはどれか。

１．木材の繊維方向の許容応力度は、引張りよりせん断のほうが大きい。
２．木材の乾操収縮率は、年輪の接線方向より繊維方向のほうが小さい。
３．板目材は、乾燥すると、木表側に凹に変形する。
４．木材を通常の大気中に放置して、乾燥した状態のときの含水率を、気乾含水率という。
５．木材に荷重が継続して作用すると、時間の経過に伴って変形が増大するクリープ現象が生じる。





回答
１．木材の繊維方向の許容応力度は、一般にせん断＜引張＜圧縮＜曲げの順である。

問２１

コンクリートに関する次の記述のうち、最も不適当なものはどれか。

１．一般に、コンクリートの圧縮強度が大きいほど、中性化速度は小さくなる。
２．コンクリートの強度発現に支障が生じないよう、原則として、コンクリートの打込み中及び打込み後5日間は、
　　コンクリートの温度が2℃を下回らないようにする。
３．スランプとは、スランプコーンを静かに鉛直に引き上げた後の平板上からコンクリート中央部までの高さをいう。
４．骨材の粒径は、均一であるよりも、小さな粗径から大きな粒径までが混ざり合っているほうが望ましい。
５．打込み後のコンクリートの沈みによって生じるひび割れを防止するためには、コンクリートの硬化前に
　　タンピング等の処置を行う。





回答
３．スランプとは、スランプコーンを静かに鉛直に引き上げた後のコンクリート中央部における下がり量をいう。

問２２

コンクリート等の強度に関する次の記述のうち、最も不適当なものはどれか。

１．鉄筋に対するコンクリートのかぶり厚さは、部材の耐久性に影響するが、部材の強度には影響しない。
２．構造体コンクリートの圧縮強度を、現場水中養生した供試体で管理する場合は、その強度管理材齢を28日とする。
３．コンクリートの圧縮強度は、水セメント比が大きいものほど小さい。
４．コンクリートの調合設計における強度の大小関係は、調合強度＞品質基準強度＞設計基準強度となる。
５．コンクリートの許容付着応力度は、コンクリートの設計基準強度のほか、鉄筋の使用位置等によっても異なる。





回答
１．かぶり厚さが少ないと主筋に大きな応力が作用した場合に、主筋に沿ってコンクリートにひび割れが生じ、部材強度が急激に低下する。

問２３

鋼材に関する次の記述のうち、最も不適当なものはどれか。

１．長さ10mの棒材は、常温においては、鋼材の温度が10℃上がると長さが約1mm伸びる。
２．長さ10mの棒材は、常温においては、全長にわたって20N/mm2の引張応力度を生じる場合、長さが約1mm伸びる。

３．常温における鋼材のヤング係数は、SN400材よりSN490材のほうが大きい。
４．常温において、建築構造用耐火鋼（FR鋼）のヤング係数、降伏点、引張強さ等は、同一種類の一般の鋼材と
　　ほぼ同等である。
５．一般の鋼材の引張強さは、温度が200〜300℃程度で最大となり、それ以上の温度になると急激に低下する。





回答
３．常温における鋼材のヤング係数は、すべての鋼種において205,000 N／ｍ�u程度である。

問２４

ガラスに関する次の記述のうち、最も不適当なものはどれか。

１．フロート板ガラスは、表面の平滑度が高く、採光性、透明性に優れている。
２．熱線反射ガラスは、フロート板ガラスの表面に反射率の高い薄膜をコーティングしたものであり、
　　冷房負荷の軽減に有効である。
３．合わせガラスは、2枚の板ガラスを透明で強靭な中間膜で貼り合わせたもので、破損しても破片の
　　飛散を防ぐことができる。
４．複層ガラスは、複数枚の板ガラスを専用スペーサーを用いて一定間隔に保ち、中空部に乾操空気を
　　封入したもので、断熱注が高く、ガラス表面の結露防止に有効である。
５．強化ガラスは、フロート板ガラスの約3〜5倍の強度を有し、加工後の切断により複雑な形状の開口部に
　　適用することができる。





回答
５．強化ガラスは、フロート板ガラスの約３〜５倍の強度を有すが、加工後の切断、穴あけ、面取り等の加工は一切できない。

問２５

建築材料に関する次の記述のうち、最も不適当なものはどれか。

１．パーティクルボードは、木材の小片（削片）を接着剤により成形熱圧した板材であり、床下地などに用いられる。
２．エポキシ樹脂塗り床材の主剤に対する硬化剤の混合割合は、通常、冬期においては規定量より多くする。
３．しっくい中のすさには、しっくいの乾燥収縮によるひび割れを防止する効果がある。
４．磁器質タイルは、吸水率が小さいので、外装材としても用いられる。
５．大理石は、耐酸性・耐火性に乏しいので、一般に、室内の装飾用に適している。





回答
２．主剤に対する硬化剤の混合割合は一定とし、通常、冬期等で気温が低く、化学反応が遅くなる（硬化が遅くなる）場合には、硬化促進剤の混入量で調整する。

---
